COMP 303 - Lecture Notes for Week 2
- Slides edited from, Object-Oriented Design & Patterns, by
Cay S. Horstmann
- Original slides available from:
http://www.horstmann.com/design_and_patterns.html
- Modifications made by Laurie Hendren, McGill University
- Topics this week:
- The Object-Oriented Design Process, Chapter 2
- Using
subversion
for version control
The Object-Oriented Design Process - Overview
- Concepts
- From Problem to Code
- The Object and Class Concepts
- Identifying Classes
- Identifying Responsibilities
- Relationships Between Classes
- Techniques and Tools
- Use Cases
- CRC Cards
- UML Class Diagrams
- Sequence Diagrams
- State Diagrams
- Using
javadoc
for Design Documentation
- Case Study: A Voice Mail System
From Problem to Code
Three Phases:
- Analysis
- Design
- Implementation
Case Study: Voice Mail System
Analysis Phase: What needs to be done
Functional Specification: detailed textual description
- Completely defines tasks to be solved
- Free from internal contradictions
- Readable both by domain experts and software developers
- Reviewable by diverse interested parties
- Testable against reality
Design Phase: Structuring programming tasks into set of interrelated classes
Goals
- Identify classes
- Identify behavior of classes
- Identify relationships among classes
Artifacts
- Textual description of classes and key methods
- Diagrams of class relationships
- Diagrams of important usage scenarios
- State diagrams for objects with rich state
Implementation Phase: Programming
- Implement and test classes
- Combine classes into program
- Avoid "big bang" integration
- Prototypes can be very useful
Object and Class Concepts
- Object : Three characteristic concepts
- Class : Collection of similar objects
Identifying Classes
Rule of thumb: Look for nouns in functional description
- Mailbox
- Message
- User
- Passcode
- Extension
- Menu
Identifying Classes
Focus on concepts, not implementation
MessageQueue
stores messages
- Don't worry yet how the queue is implemented
Categories of Classes
- Tangible Things
- Agents
- Events and Transactions
- Users and Roles
- Systems
- System interfaces and devices
- Foundational Classes
Identifying Responsibilities
Rule of thumb: Look for verbs in problem description
Behavior of MessageQueue
:
- Add message to tail
- Remove message from head
- Test whether queue is empty
Responsibilities
- OO Principle: Every operation is the responsibility of a single
class
- Example: Add message to mailbox
- Who is responsible: Message or Mailbox?
Class Relationships
- Dependency ("uses")
- Aggregation ("has")
- Inheritance ("is")
Class Relationships (1): Dependency Relationships
C
depends on D
:
Method of C
manipulates objects of D
- Example: Mailbox depends on Message
- If C doesn't use D, then C can
be developed without knowing about D
Coupling
- Minimize dependency: reduce coupling
- Example: Replace
void print() // prints to System.out
with
String getText() // can print anywhere
- Removes dependence on System, PrintStream
Class Relationships (2): Aggregation
- Object of a class contains objects of another class
- Example: MessageQueue aggregates Messages
- Example: Mailbox aggregates MessageQueue
- Implemented through instance fields
Multiplicities
1 : 1 or 1 : 0...1 relationship:
public class Mailbox
{ ...
private Greeting myGreeting;
}
1 : n relationship:
public class MessageQueue
{ ...
private ArrayList elements;
}
Class Relationships (3): Inheritance
- More general class = superclass
- More specialized class = subclass
- Subclass supports all method interfaces of superclass (but
implementations may differ)
- Subclass may have added methods, added state
- Subclass inherits from superclass
- Example: ForwardedMessage inherits from Message
- Example: Greeting does not inherit from Message
(Can't store greetings in mailbox)
Use Cases
- Analysis technique
- Each use case focuses on
a specific scenario
- Use case = sequence of actions
- Action = interaction between actor
and computer system
- Each action yields a result
- Each result has a value
to one of the actors
- Use variations for exceptional
situations
Sample Use Case
Leave a Message
- Caller dials main number of voice mail system
- System speaks prompt:
"Enter mailbox number followed by #."
- User types extension number
- System speaks:
"You have reached mailbox xxxx. Please leave a message now."
- Caller speaks message
- Caller hangs up
- System places message in mailbox
Sample Use Case -- Variations
Variation #1
1.1. In step 3, user enters invalid extension number
1.2. Voice mail system speaks:
"You have typed an invalid mailbox number."
1.3. Continue with step 2.
Variation #2
2.1. After step 4, caller hangs up instead of speaking message
2.3. Voice mail system discards empty message

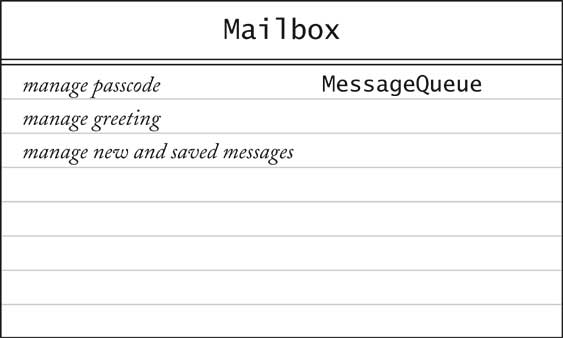

CRC Cards
- CRC = Classes, Responsibilities, Collaborators
- Developed by Beck and Cunningham
- Use an index card for each class
- Class name on top of card
- Responsibilities on left
- Collaborators on right
CRC Cards

- Responsibilities should be high level
- 1 - 3 responsibilities per card
- Collaborators are for the class, not for each responsibility
Walkthroughs
- Use case: "Leave a message"
- Caller connects to voice mail system
- Caller dials extension number
- "Someone" must locate mailbox
- Neither Mailbox nor Message can do this
- New class: MailSystem
- Responsibility: manage mailboxes
Walkthroughs

UML Diagrams (a more formal tool)
- UML = Unified Modeling Language
- Unifies notations developed by the "3 Amigos" Booch, Rumbaugh,
Jacobson
- Many diagram types
- We'll use three types:
- Class Diagrams
- Sequence Diagrams
- State Diagrams

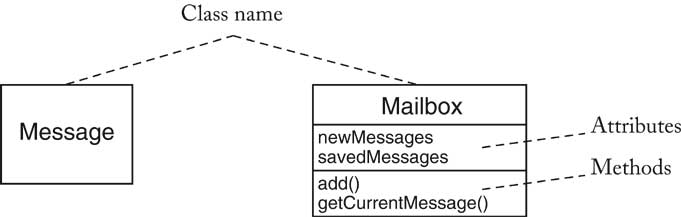

UML (1): Class Diagrams
- Rectangle with class name
- Optional compartments
- Include only key attributes and methods

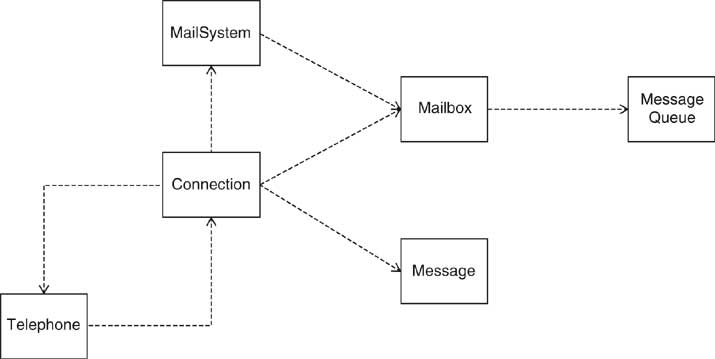

Class Diagrams

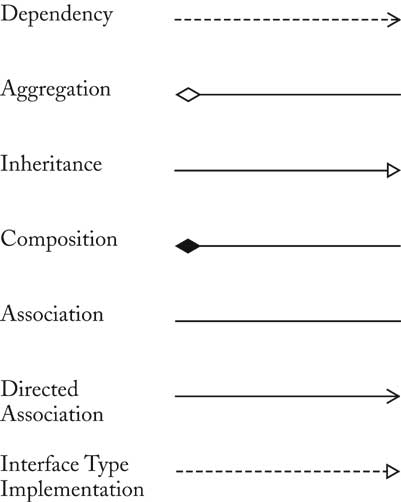

UML Connectors - Class Relationships

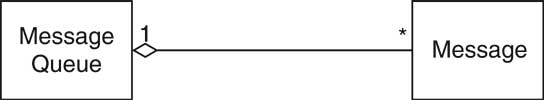

Multiplicities
- any number (0 or more): *
- one or more: 1..*
- zero or one: 0..1
- exactly one: 1

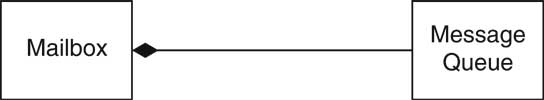

Composition
- Special form of aggregation
- Contained objects don't exist outside container
- Example: message queues permanently contained in mail box

Association
- Some designers don't like aggregation
- More general association relationship
- Association can have roles

Association
- Some associations are bidirectional
Can navigate from either class to the other

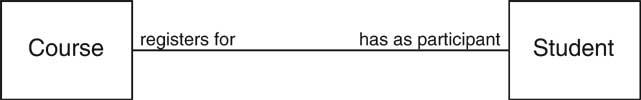

- Example: Course has set of students, student has set of courses

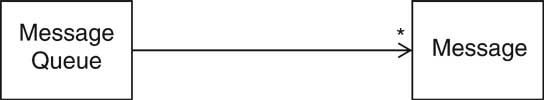

- Some associations are directed
Navigation is unidirectional
- Example: Message doesn't know about message queue containing it

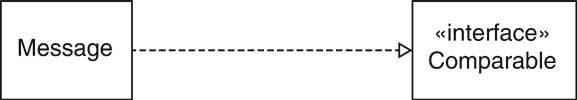

Interface Types
- Interface type describes a set of methods
- No implementation, no state
- Class implements interface if it implements its methods
- In UML, use stereotype "interface"

Tips
- Use UML to inform, not to impress
- Don't draw a single monster diagram
- Each diagram must have a specific purpose
- Omit inessential details

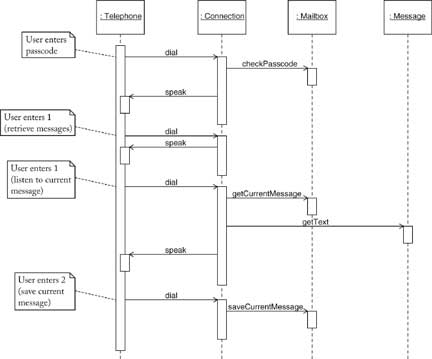

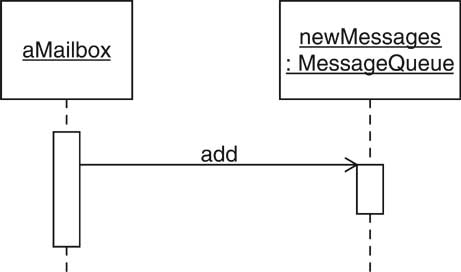

UML (2): Sequence Diagrams
- Each diagram shows dynamics of scenario
- Object diagram: class name underlined

Sequence Diagrams: Self call

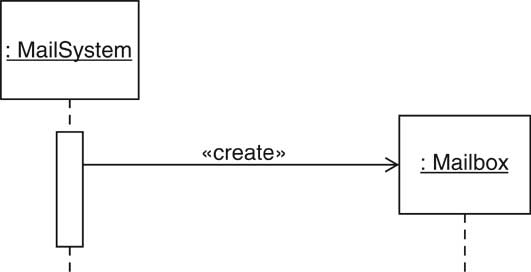

Sequence Diagrams: Object Construction

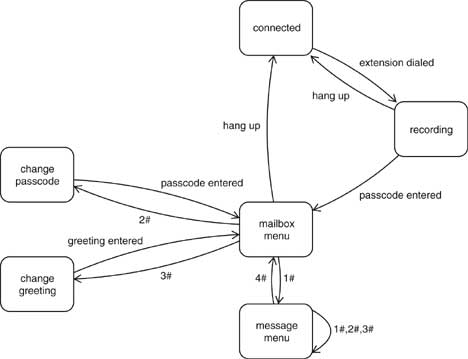

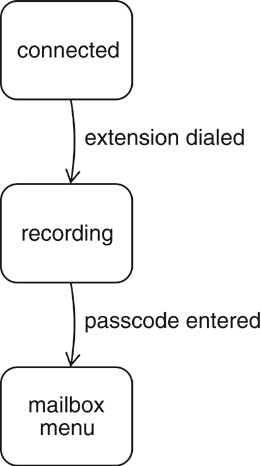

UML (3): State Diagrams
- Use for classes whose objects have interesting states

Design Documentation
- Recommendation: Use Javadoc comments
- Leave methods blank
/**
* Adds a message to the end of the new messages.
* @param aMessage a message
*/
public void addMessage(Message aMessage)
{
}
- Don't compile file, just run Javadoc
- Makes a good starting point for code later
Case Study: Voice Mail System
- Use text for voice, phone keys, hangup
- 1 2 ... 0 # on a single line means key
- H on a single line means "hang up"
- All other inputs mean voice
- In GUI program, will use buttons for keys (see ch. 4)
Use Case: Reach an Extension
- User dials main number of system
- System speaks prompt:
"Enter mailbox number followed by #"
- User types extension number
- System speaks:
"You have reached mailbox xxxx. Please leave a message now"
Use Case: Leave a Message
- Caller carries out Reach an
Extension
- Caller speaks message
- Caller hangs up
- System places message in mailbox
Use Case: Log in
- Mailbox owner carries out Reach
an Extension
- Mailbox owner types password and #
(Default password = mailbox number. To change, see Change the Passcode)
- System plays mailbox menu:
"Enter 1 to retrieve your messages."
"Enter 2 to change your passcode."
"Enter 3 to change your greeting."
Use Case: Retrieve Messages
- Mailbox owner carries out Log in
- Mailbox owner selects "retrieve messages" menu option
- System plays message menu:
"Press 1 to listen to the current message"
"Press 2 to delete the current message"
"Press 3 to save the current message"
"Press 4 to return to the mailbox menu"
- Mailbox owner selects "listen to current message"
- System plays current new message, or, if no more new messages,
current old message.
Note: Message is played, not removed from queue
- System plays message menu
- User selects "delete current message". Message is removed.
- Continue with step 3.
Use Case: Retrieve Messages
Variation #1
1.1. Start at Step 6
1.2. User selects "save current message".
Message is removed from new queue
and appended to old queue
1.3. Continue with step 3.
Use Case: Change the Greeting
- Mailbox owner carries out Log in
- Mailbox owner selects "change greeting" menu option
- Mailbox owner speaks new greeting
- Mailbox owner presses #
- System sets new greeting
Use Case: Change the Greeting
Variation #1: Hang up before confirmation
1.1. Start at step 3.
1.2. Mailbox owner hangs up.
1.3. System keeps old greeting.
Use Case: Change the Passcode
- Mailbox owner carries out Log in
- Mailbox owner selects "change passcode" menu option
- Mailbox owner dials new passcode
- Mailbox owner presses #
- System sets new passcode
Use Case: Change the Passcode
Variation #1: Hang up before confirmation
1.1. Start at step 3.
1.2. Mailbox owner hangs up.
1.3. System keeps old passcode.

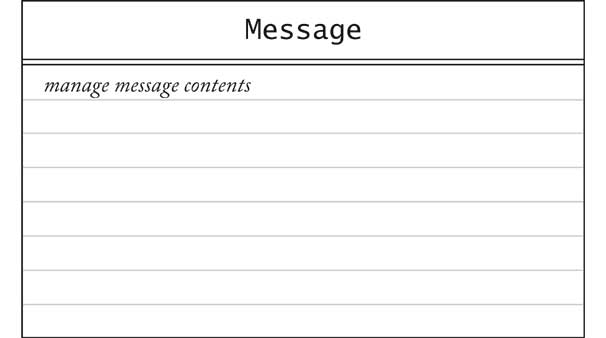

CRC Cards for Voice Mail System
Some obvious classes
- Mailbox
- Message
- MailSystem

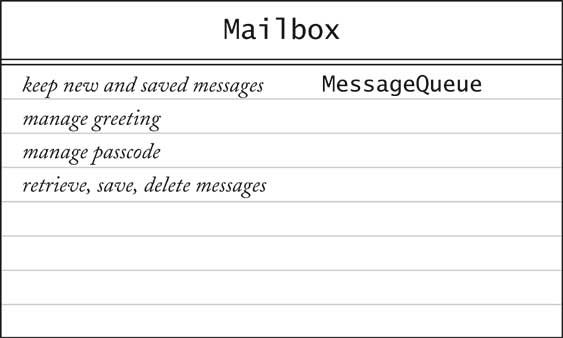

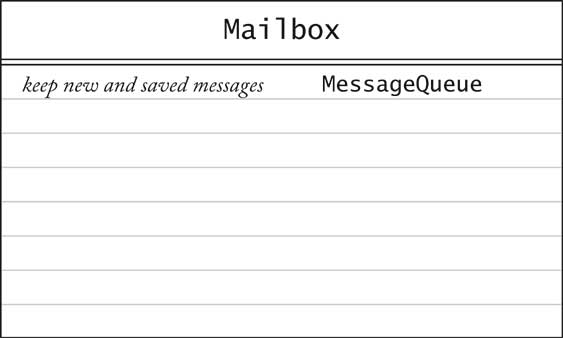

Initial CRC Cards: Mailbox

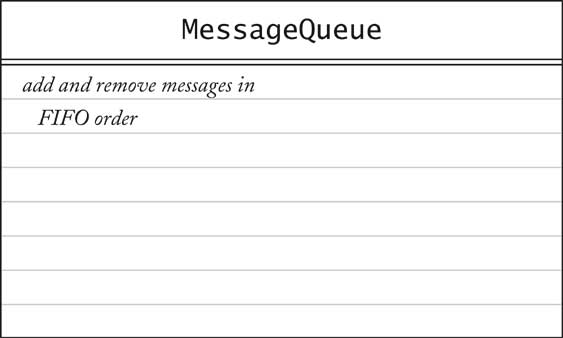

Initial CRC Cards: MessageQueue

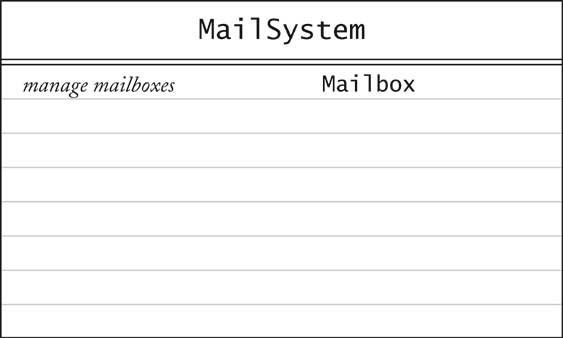

Initial CRC Cards: MailSystem

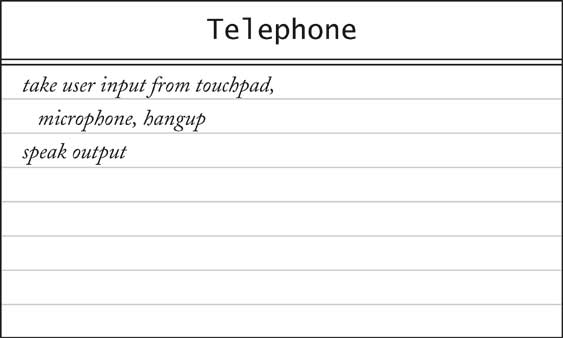

Telephone
- Who interacts with user?
- Telephone takes button presses, voice input
- Telephone speaks output to user

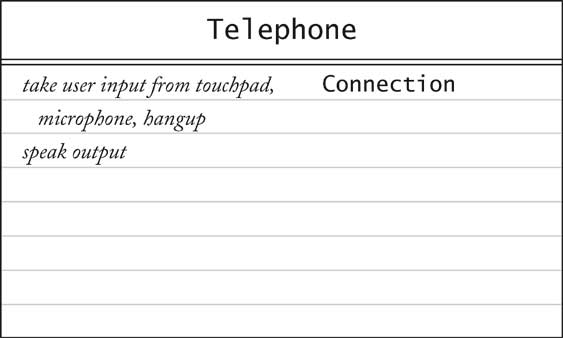

Telephone

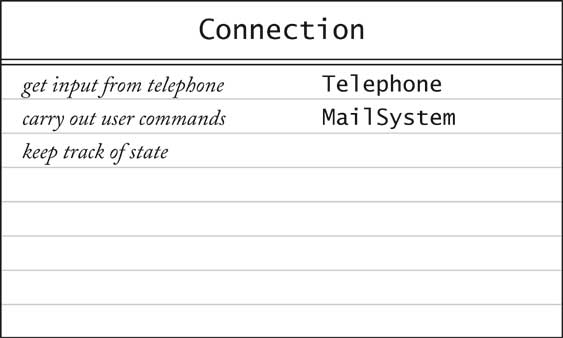

Connection
- With whom does Telephone communicate?
- With MailSystem?
- What if there are multiple telephones?
- Each connection can be in different state
(dialing, recording, retrieving messages,...)
- Should mail system keep track of all connection states?
- Better to give this responsibility to a new class.

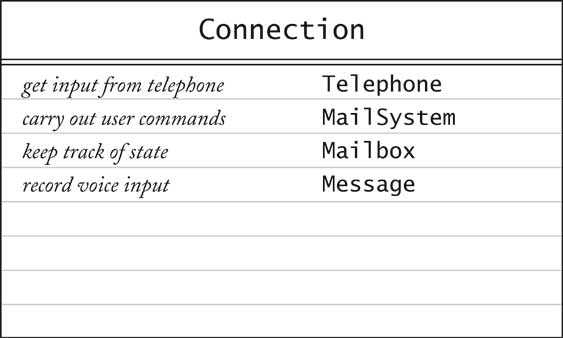

Connection
Analyze Use Case: Leave a message
- User dials extension. Telephone sends number to Connection
(Add collaborator Telephone to Connection)
- Connection asks MailSystem to find matching Mailbox

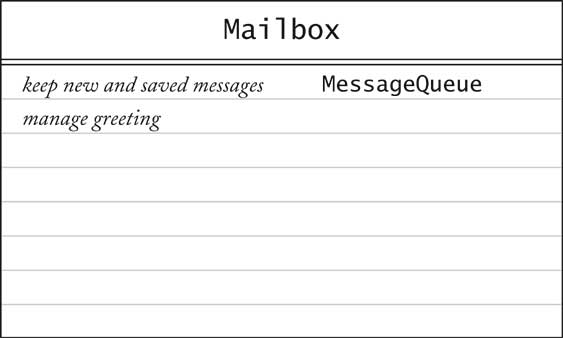

- Connection asks Mailbox for greeting
(Add responsibility "manage greeting" to Mailbox,
add collaborator Mailbox to Connection)
- Connection asks Telephone to play greeting
- User speaks greeting. Telephone asks Connection
to record it.
(Add responsibility "record voice input" to Connection)
- User hangs up. Telephone notifies Connection.
- Connection constructs Message
(Add card for Message class,
add collaborator Message to Connection)
- Connection adds Message to Mailbox
Result of Use Case Analysis (Telephone)
Result of Use Case Analysis (Connection)
Result of Use Case Analysis (Mailbox)
Result of Use Case Analysis (Message)
Analyse Use Case: Retrieve messages
- User types in passcode. Telephone notifies Connection
- Connection asks Mailbox to check passcode.
(Add responsibility "manage passcode" to Mailbox)
- Connection sets current mailbox and asks Telephone
to speak menu
- User selects "retrieve messages". Telephone passes key
to Connection
- Connection asks Telephone to speak menu
- User selects "listen to current message". Telephone
passes key to Connection
- Connection gets first message from current mailbox.
(Add "retrieve messages" to responsibility of Mailbox).
Connection asks Telephone to speak message
- Connection asks Telephone to speak menu
- User selects "save current message". Telephone passes
key to Connection
- Connection tells Mailbox to save message
(Modify responsibility of Mailbox to "retrieve,save,delete
messages")
- Connection asks Telephone to speak menu
Result of Use Case Analysis (Mailbox)
CRC Summary
- One card per class
- Responsibilities at high level
- Use scenario walkthroughs to fill in cards
- Usually, the first design isn't perfect.
(You just saw the author's third design of the mail system)
UML Class Diagram for Mail System
- CRC collaborators yield dependencies
- Mailbox depends on MessageQueue
Mailbox and Connection depend on Mailbox
- Connection depends on Telephone, MailSystem, Message, Mailbox
- Telephone depends on Connection
Dependency Relationships
Aggregation Relationships
- A mail system has mailboxes
- A mailbox has two message queues
- A message queue has some number of messages
- A connection has a current mailbox.
- A connection has references to a mailsystem and a telephone
UML Class Diagram for Voice Mail System
Sequence Diagram for Use Case: Leave a message
Interpreting a Sequence Diagram
- Each key press results in separate call to dial, but only one is shown
- Connection wants to get greeting to play
- Each mailbox knows its greeting
- Connection must find mailbox object:
Call findMailbox on MailSystem object
- Parameters are not displayed (e.g. mailbox number)
- Return values are not displayed (e.g. found mailbox)
- Note that connection holds on to that mailbox over multiple calls
Sequence Diagram for Use Case: Retrieve messages

Connection State Diagram

Java Implementation
